Как правильно выбрать и заказать РВД?

РВД или гидравлические шланги - это гибкие и прочные трубопроводы, изготовленные из синтетической резины, тефлона, полиэстера или полиамида. Имеют широкое применение в спец. технике, сельском хозяйстве и любой другой промышленности для подачи гидрожидкости (эмульсий, масел) и газов при высоких давлениях - гидравлические системы автотракторной, буровой, строительной, сельскохозяйственной технике.

Покупая гидравлических рукавов следует учитывать его надежность, так как при работе, рукав может нанести ущерб вашей технике на которой установлен. По этому важно выбрать и купить рукав высокого давления хорошего качества и не потратить весь бюджет.

Рекомендации при выборе и покупке рукавов высокого давления

Для начала нужно знать под какое давление и какой внутренний диаметр рукава вам нужен, если данной информации нет, то можно проконсультироваться с нашим специалистом и он поможет определить важные параметры. Далее советуем обращать внимание на температурный режим при котором рукав будет использоваться, а также возможные гидроскачки, ведь заниженная (завышенная) температура или давление превышающее технические характеристики шланга могут снизить продолжительность его работы и вывести его из строя раньше времени.


Пример условного обозначения РВД согласно ТУ "MULTICONNECT"

Теперь давайте подробнее рассмотрим данные параметры:

  • • Внутренний диаметр. Определить его можно штангенциркулем или по маркировке старого шланга (DN 06, DN 10...)

  • • Тип шланга. Смотрим таблицу давлений и подбираем нужный рукав для вашей гидросистемы

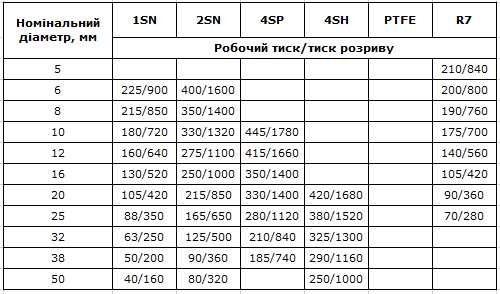

Таблица сравнения популярных типов рукавов по рабочему и разрывному давлению
Номинальный диаметр, мм1SN2SN4SP4SHPTFER7
Рабочее давление/давление разрыва
5     210/840
6225/900400/1600   200/800
8215/850350/1400   190/760
10180/720330/1320445/1780  175/700
12160/640275/1100415/1660  140/560
16130/520250/1000350/1400  105/420
20105/420215/850330/1400420/1680 90/360
2588/350165/650280/1120380/1520 70/280
3263/250125/500210/840325/1300
3850/20090/360185/740290/1160
5040/16080/320 250/1000

        • • Выбор концевиков:



        Производим замер нужных наконечников для определения какой типоразмер нам нужен. Измеряем внутренний и внешний диаметр резьбы с помощью штангенциркуля, а шаг резьбы - через резьбомер.

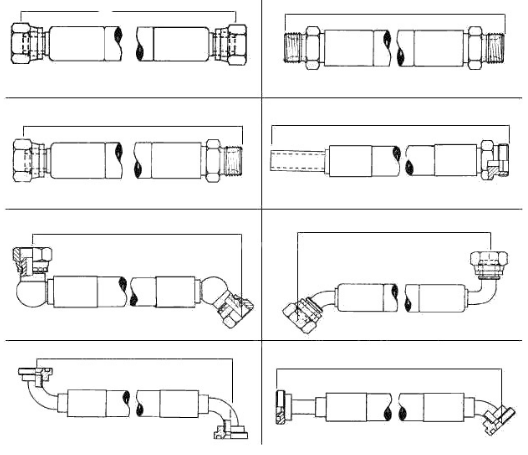

        • • Длина РВД. Измеряют от торца ниппеля (см. фото)

        • • Тип фитинга. Прямой, 45°, угловой

        Компания MultiConnect готова помочь выбрать и купить рукава высокого давления в Днепре с доставкой по Украине. В ассортименте широкий выбор шлангов, фитингов, а срок изготовления 1-3 дня (при наличии всех комплектующий). Производим сервисный ремонт и продажу готовых изделий с гарантией 1 год.
